鋁合金電纜 鋁合金電纜型號
今天給大家分享一篇關于“鋁合金電纜 鋁合金電纜型號”的文章,大家來看看吧!
鋁合金電纜和銅(鋁)電纜的區別
最主要的區別在于導體材質上,鋁和銅就不說了,鋁合金和鋁電纜的區別在于鋁合金電纜會有一些稀有金屬,用來提高鋁電纜不耐折(專業叫法抗蠕變),導電性、耐溫等性能的。所以三者在價格上也會有區別,鋁合金介于銅電纜和鋁電纜之間(同等質量標準前提下)
昆明電纜廠,云南電投線纜有限公司,滇投電線電纜。
鋁合金電纜的優缺點有哪些
鋁合金電纜優點:
1抗蠕變性能
鋁合金導體的合金材料與退火處理工藝減少了導體在受熱和壓力下的“蠕變”傾向,相對于純鋁,抗蠕變性能提高300%,避免了由于冷流或蠕變引起的松弛問題。
2抗拉強度和延伸率
鋁合金導體相比于純鋁導體,由于加入了特殊的成分并采用了特殊的加工工藝,極大的提高了抗拉強度,且延伸率提高到30%,使用更加安全可靠。
3熱膨脹系數
熱膨脹系數用來計算在溫度變化時材料的尺寸變化。鋁合金的熱膨脹系數與銅相當,多年來鋁連接器一直可靠地用于銅和鋁導體,且當今使用的大部分電氣連接器都是用鋁制造的,這尤其適合鋁合金。所以鋁合金導體與連接器的膨脹和收縮完全一致。
4連接性能
用鋁合金制造的電氣連接與用銅導體制造的連接一樣安全穩定。鋁合金的成分大大改進了其連接性能,當導體退火時,添加的鐵產生高強度抗蠕變性能,即使在長時間過載和過熱時,也能保證連接穩定。
5自重承載力強
鋁合金改善了純鋁的抗拉強度,鋁合金電纜可支撐4000米長度的自重,銅電纜只能支撐2750米。這種優勢在大跨度的建筑(如體育場館)配線時體現得尤為突出。
6防腐蝕性能
鋁固有的防腐性能緣自當鋁表面與空氣接觸時形成薄而堅固的氧化層,這種氧化層特別耐受各種形式的腐蝕。而合金中添加的稀土元素又能進一步改善鋁合金的耐腐蝕性能,特別是電化學腐蝕。
7柔韌性,
昆明電纜廠,云南電投線纜有限公司,滇投電線電纜。
鋁合金有很好的彎曲性能,其獨特的合金配方、加工工藝,使柔韌性大幅提高。鋁合金比銅柔韌性高30%,反彈性比銅低40%。一般銅纜的彎曲半徑為10~20倍外徑,而鋁合金電纜彎曲半徑僅為7倍外徑,更容易進行端子連接。
8鎧裝特性
采用的是鋁合金帶連鎖鎧裝,其層與層之間的連鎖結構,保證電纜能經受外界強大的破壞力,即使電纜遭受較大的壓力和沖擊力時,電纜亦不易被擊穿,提高了安全性能。
9緊壓特性
采用超常規的緊壓技術,使緊壓系數達到0.93,而異型線的緊壓系數能達到0.95,在國內屬于首創。通過最大極限的緊壓,可以彌補鋁合金在體積導電率上的不足,使絞合導體線芯如實心導體一般,明顯的降低線芯外徑,提高導電性能,在同等載流量情況下導體外徑只比銅纜大10%。
鋁合金電纜的缺點:
1、耐腐蝕性能,8000系列鋁合金不如普鋁
2、耐溫性能,鋁合金比銅相差大
3、鋁合金熱膨脹系數遠高于銅,AA8030鋁合金甚至高于普鋁
4、鋁合金沒有解決鋁氧化問題
5、鋁合金電纜在應力松弛和抗蠕變性方面有改善但遠不及銅
6、鋁合金電纜沒有解決鋁的連接可靠性問題
7、國產鋁合金質量控制不一致(合金成分)導致抗蠕變性能差
8、鋁合金電纜接頭工藝復雜,容易留隱患
希望可以幫到你?。?span style="color:#2B2B2B;font-family:微軟雅黑, 宋體;font-size:16px;background-color:#FFFFFF;">昆明電纜廠,云南電投線纜有限公司,滇投電線電纜。

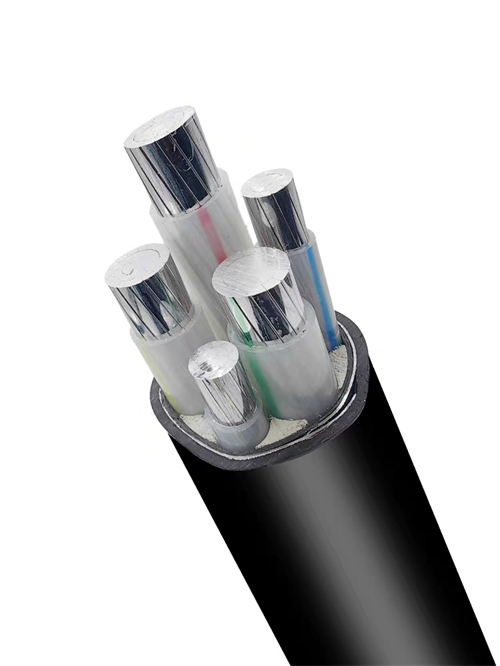

什么是合金電纜
鋁合金電纜(簡稱:合金電纜)與傳統的銅芯電纜不同,這種鋁合金電纜采用高延伸率鋁合金材料,在純鋁中通過加入鐵等材料,并經過緊壓絞合工藝及特殊的退火處理,將合金鋁中的空隙"擠壓"干凈減少截面積,使電纜具有較好的柔韌性。這種鋁合金電纜安全性能也優于銅芯線纜,當其表面與空氣接觸時,可形成一種薄而堅固的氧化層,能耐受各種腐蝕。即使在長時間過載或過熱時,也能保證連接的穩定性。實現同樣的電氣性能,鋁合金電纜直接采購成本比銅電纜低40%,一般建筑安裝施工費用可節約20%以上。 一、自鎖型鎧裝電纜:
ACWU90 是一種高柔韌性的自鎖型鋁鎧裝、PVC外護套、90℃交聯聚乙烯防水型絕緣單芯或多芯電纜,附一根等電位聯結裸導線。因?yàn)榫哂?FT4 級的 PVC 外護套,ACWU90 可直接坦、埋地敷設,并適用于腐蝕環境和非燃性建筑中。ACWU90 減少了管道布線所帶來的施工難度和人力成本。
合金電纜已在工廠用高柔韌性的自鎖型鎧裝和密封PVC外護套組裝完畢,不需要管道及其附件和人工密集的拉線、扣紋和穿管等工序。ACWU90通過CSA認證,可應用于干燥和潮濕環境的明線或暗線敷設,也可應用于1區和2區一級危險環境,以及二、三級危險環境。敷設方式戶內可采用支架、梯架、托盤及電纜夾明敷。戶外可采用直埋、電纜溝、電纜隧道等多種方式。ACWU90每米設有標定標記,以便準確地確定電纜長度。
鋁合金電纜,ACWU90 多芯電纜采用導體制造,截面規格從10mm2到400mm2。它完全符合 IEC 60502.1及GB 12706.1 的規范標準,還可根據客戶要求提供各種規格的低煙無鹵型產品。 AC90 和 ACWU90 型均可作為用戶進線電纜,使用的自鎖型鎧裝技術使得其電纜比常規鎧裝電纜更具柔韌性,更容易安裝。在固定安裝中, 自鎖型鎧裝電纜彎曲半徑可以僅為屯纜外徑的 6 倍。
二、AC90型多芯鋁合金自鎖型鎧裝鋁合金電纜:
AC90 是一種高柔韌性的自鎖型鋁鎧裝,90℃交聯聚乙烯絕緣單芯或多芯電纜,附一根等電位聯結裸導線。AC90電纜在工廠用高柔韌性的自鎖型鎧裝組裝完畢,不需要管道及其附件和人工密集的拉線、扣紋和穿管等工序。
AC90型一直應用于非燃性建筑, 如辦公樓、旅館、購物中心和工廠中的照明、插座及其它設備的饋電線路,可作為用戶地上及干燥環境中的進線電纜。AC90可安裝在電纜托盤上(有孔托盤、無孔托盤及梯架),也可采用支架、或電纜夾沿墻、沿頂明敷。
AC90 多芯電纜采用導體制造,截面規格從10mm2到400mm2。通過CSA認證,可用于非潮濕環境的明線或暗線敷設,并具備與管道方式敷設的相同性能。AC90為阻燃A類,低煙無鹵型,完全符合IEC 60754、GB17650.1及 IEC 60502.1\GB 12706.1 的規范標準。合金電纜
三、鋁合金(STABILOY)非鎧裝AC-XLPE 絕緣 PVC 護套電纜:
AC-XLPE 絕緣 PVC 護套電纜,鋁合金非鎧裝電纜采用導體制造,截面規格從 10mm2到 400mm2,線芯為級壓緊絞股型,完全符合 CSA C22.2 NO.38 關于 ACM 合金導體的標準,也符合 GB 12706.1 及 IEC 60502.1 最新版的各項標準。
鋁合金(非鎧裝電纜采用工作溫度90℃的交聯聚乙烯絕緣層及黑色 PVC 外護套,在無需鎧裝機械保護的場合下具有非常廣泛的應用。它們可用于非燃性建筑,如 辦公樓、旅館、購物中心和工廠中的照明、插座及其它設備的饋電線路。
鋁合金電纜是鋁合金為建筑應用線纜而特別開發的鋁合金導體。鋁合金電纜的安全性能,電氣性能,機械性能經過中國質量認證中心、國家電線電纜質量監督檢驗中心的檢測,均滿足中國國家標準 (GB) 要求。鋁合金電纜在北美地區已成功應用 30 多年,是先進的,成熟的技術與產品。
鋁合金電纜優缺點有哪些
鋁合金電纜采用的鋁合金其特殊合金配方彌補了純鋁導體在抗蠕變、機械性能方面的不足。
蠕變性強,減少后期維護成本;疲勞強度好,彎折不易折斷;高溫情況下,電阻穩定;與銅纜相比,勝宇鋁合金電纜的延伸性提升了超過25%,回彈性減少了40%。
最主要的是在同等載流量情況下,鋁合金電纜的重量只有銅導體重量的1/2,相應的可以節約運輸、安裝費用,減少設備和電纜的磨損。
另外,鋁合金電纜與銅纜一樣具有很好的連接穩定性。
合金電纜和鋁合金電纜有什么區別?
從字面上來說多了一個鋁字;
從行業習慣上來說鋁合金電纜就是以鋁為主要化學元素,加入微量合金元素,如鋁鐵合金、鋁銅合金、鋁硼合金;從而提高導體的性能;
合金電纜行業默認就是鋁合金電纜;
總結:合金電纜和鋁合金電纜沒有本質區別,二者一致,如果非要咬文嚼字,那就是多了一個鋁字;如果說的對,麻煩采納加五星好評,感謝親?。?!本文的分享就到這里了,相信大家閱讀完本文,可以更好的了解關于“鋁合金電纜 鋁合金電纜型號”方面的內容。
